浦东铝灰成分检测、XRD物相分析

再生铝灰，球磨铝灰，铝灰渣、一次铝灰、二次铝灰，白铝灰，黑铝灰，炒过后铝灰，各种铝灰渣等。

铝灰检测项目

化学成分分析、粒度检测、碳含量检测、氮含量检测、硅含量检测、镁含量检测、钙含量检测、氟含量检测、金属铝含量检测等。

铝灰检测常用方法：

采用XRD和SEM-EDS (微区分析)研究了铝灰的工艺矿物学以及其活性物相Al和AlN在水和氢氧化钠溶液中的反应行为。结果表明:铝灰中活性物相Al、AlN等含量较多,且AlN含量多于Al的。

铝灰中Al多以球形颗粒单独存在,也常与Si嵌布形成合金;AlN以大颗粒块状或针状颗粒单独存在,也可与α-Al_2O_3共存;刚玉(α-Al_2O_3)存在的形态不一;NaCl大多单独聚集存在,少部分被包裹和分散。

活性含铝物相Al和AlN在与水反应时,反应缓慢,反应率小;AlN比Al更易反应;Al与水反应生成的氢氧化铝包裹了Al颗粒,阻碍了反应进行。而与浓氢氧化钠溶液反应时,铝灰中的Al和AlN迅速发生化学反应,常温下0.5 h反应率均达到80%以上,并且Al比AlN更易反应。Si和SiO_2也会发生反应。温度升高有利于Al和AlN与水或碱反应。

铝灰是铝冶炼过程中产生的熔渣和浮皮。每生产1000吨铝，就会产生约25吨铝灰。大量铝灰的堆积不仅浪费资源，严重污染环境。研究铝灰的综合利用势在必行。

铝灰成分复杂，种类繁多，直接限制了铝灰的再利用。如何去除铝灰中的杂质是铝灰综合利用的关键问题之一。铝的主要成分是Al2O3，是SiO2、MgO、CaO、Fe2O3、TiO2等。

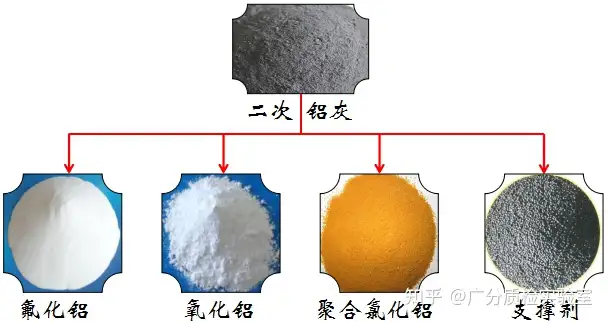

铝灰中含有大量的铝，在很多情况下，铝灰比铝矾土更有优势。但实现铝灰资源化利用的关键是除杂，除杂方法因铝灰成分不同而不同。针对某铝灰进行浸出和焙烧进一步除杂的研究，考察影响铝灰除杂的各种因素，探索铝灰资源化利用的新途径。

铝灰的XRD物相分析

焙烧浸出的铝灰后，通过X射线衍射法测定其相，并与洗涤和酸浸后的铝灰的XRD衍射图进行比较，结果见图1。对于XRD图谱，特征峰越多，杂质越多。从图1可以看出，水洗、酸浸、焙烧后的铝灰杂质峰数依次减少，说明水洗可以去除水溶性杂质；但酸浸可以基本去除酸中可溶的氧化物；焙烧可以进一步去除杂质，也可以改变铝灰的晶型，改变铝灰的性能。
